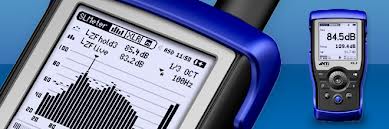

Der XL2 ist ein leistungsfähiger Schallpegelmesser und Akustik-Analysator für Pegelmessungen im Bereich der Lärmüberwachung, Beschallungstechnik und Audio-Messtechnik. Das breite Funktionsspektrum wurde für die folgenden vielfältigen Anwendungen optimiert:

* Live Sound
* Veranstaltungsüberwachung nach DIN 15905-5 und SLV
* Festinstallationen und Studios
* Rundfunk
* Lärmüberwachung, Arbeitsschutzmessungen nach DIN 45645 sowie nach EG-Richtlinie 2003/10/EG und BGV B3
* Service von Audiogeräten

Features

* Flexible Bedienung
* Parallele Aufnahme von Wav-Dateien zur lückenlosen Dokumentation der gemessenen Schallpegel
* Gesprochene Kurzkommentare ergänzen Messergebnisse
* Visuelle Limitanzeige bei Überschreitung der Schallpegelgrenzwerte
* Mini-SD Karte, 2GB wechselbar
* Echtzeituhr zur Dokumentation aller Messwerte
* Eingebauter Lautsprecher zum Abhören des Messsignals
* Wiederaufladbarer Li-Po Akku inkludiert
* Programmierbare serielle 1 Bit I/O Schnittstelle
* TOSLink Ausgang für 24 Bit lineares PCM Audiosignal
* Automatische Sensordetektion (ASD) erkennt elektronisches Datenblatt der Messmikrofone M4260 und M2210

Als erster Schallpegelmesser weltweit hat der XL2-TA die Baumuster-Prüfbescheinigung mit gemischten Konfigurationen nach der Norm IEC 61672-1:2014 erhalten. Damit können Kunden gerichtsverwertbare Messungen sowohl mit aufgesetztem als auch mit abgesetztem Mikrofon und verschiedenen Kabellängen durchführen. Zudem bietet die neue Firmware V3.11 diverse funktionelle Erweiterungen, wie z.B. die Einbindung in das NoiseScout System zur Überwachung von Umgebungslärm an mehreren Messstellen.
Der XL2 TA ist ein leistungsfähiger Schallpegelmesser und Akustik-Analysator für Pegelmessungen im Bereich der Lärmüberwachung, Beschallungstechnik und Audio-Messtechnik. Das breite Funktionsspektrum wurde für die folgenden vielfältigen Anwendungen optimiert:

* Live Sound
* Veranstaltungsüberwachung nach DIN 15905-5 und SLV
* Festinstallationen und Studios
* Rundfunk
* Lärmüberwachung, Arbeitsschutzmessungen nach DIN 45645 sowie nach EG-Richtlinie 2003/10/EG und BGV B3
* Service von Audiogeräten

Die TA-Option erweitert das Messgerät zum XL2-TA. Der XL2-TA bildet zusammen mit dem M2230 Messmikrofon und dem ASD Kabel einen eichfähigen Klasse 1 Schallpegelmesser entsprechend den Standards IEC 61672, DIN 45657 und IEC 61260.

Features

* Flexible Bedienung
* Parallele Aufnahme von Wav-Dateien zur lückenlosen Dokumentation der gemessenen Schallpegel
* Gesprochene Kurzkommentare ergänzen Messergebnisse
* Visuelle Limitanzeige bei Überschreitung der Schallpegelgrenzwerte
* Mini-SD Karte, 2GB wechselbar
* Echtzeituhr zur Dokumentation aller Messwerte
* Eingebauter Lautsprecher zum Abhören des Messsignals
* Wiederaufladbarer Li-Po Akku inkludiert
* Programmierbare serielle 1 Bit I/O Schnittstelle
* TOSLink Ausgang für 24 Bit lineares PCM Audiosignal
* Automatische Sensordetektion (ASD) erkennt elektronisches Datenblatt der Messmikrofone M4260 und M2210

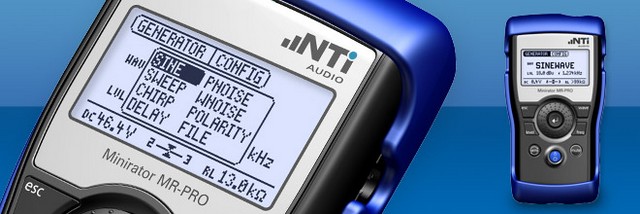

Der MR-PRO ist ein leistungsfähiger Signalgenerator für professionelle Anwender. Das Gerät erzeugt Audio-Testsignale in höchster Qualität, wie z.B. Sinus, Rosa und Weisses Rauschen, Polaritäts- und Delay-Prüfsignale, Chirp und Sweep. Eine Sammlung von Wav-Dateien ist im internen Flash-Speicher abgelegt und jederzeit verfügbar. Zudem können Sie Ihre persönlichen Testsignale auf das Gerät laden und von dort abspielen.
Die kontinuierliche Anzeige der Ausgangsimpedanz, Lastsymmetrie, Phantomspannung sowie der integrierte Kabeltest helfen bei der schnellen Fehlersuche und der Wartung von Installationen.

Der Minirator MR2 ist eine einfachere Version des MR-PRO mit reduzierter Funktionalität. Beide Generatoren sind unverzichtbare Werkzeuge für die Verifikation und Wartung von elektro-akustischen Installationen. Der Minirator eignet sich ideal für vielfältige Anwendungen wie:

Elektroakustische Installationen
Notfall-Evakuierungsanlagen
Live Sound
Rundfunk
Raum- und Bauakustik
Industrie- und Luftfahrtechnik
Qualitätskontrolle

NTi Audio Präzisionskalibrator 94/114 dB
Der batteriebetriebene Präzisionskalibrator dient zur Kalibrierung von Schallpegelmessern oder anderen Schallmesseinrichtungen.
Er erzeugt ein 94 oder 114 dBSPL Referenzsignal (schaltbar) bei einer Frequenz von 1 kHz.
Der Kalibrator wurde für den Einsatz vor Ort oder im Labor entwickelt.
Die Genauigkeit ist eindeutig rückführbar zum “National Institute of Standards and Technology (NIST)”.
Der Präzisionskalibrator erzeugt einen stabilen Referenzschallpegel unabhängig der Batteriespannung. Zur Verlängerung der Batterielebenszeit schaltet der Kalibrator nach ca. einer Minute selber aus.
Features
Ausgangspegel: 94 oder 114 dB
Ausgangsfrequenz: 1 kHz
1/2” Öffnung für Messmikrofone
Genauigkeit laut Standard IEC 60942-1:2003, Klasse 1
Batterie betrieben
Adapter für 1/4” Messmikrofone (z.B. M4260 Mikrofon)
Anwendung
Sicherstellung von genauen Messergebnissen
Adaption des Messmikrofons an die Umweltbedingungen, wie
Temperatur, Luftfeuchtigkeit und Luftdruck
Bestätigung, dass die Schallpegelmessung rückführbar auf die
Anforderungen nationaler Standards ist
Funktionsprüfung des Schallpegelmessers
Technische Daten
Schalldruckpegel: 114.0 dB und 94.0 dB ± 0.2 dB SPL re: 20μPa (114.0 dB ist der Standardschallpegel)
Äquivalenter Freifeldpegel: -0.12 dB für 1/2” Messmikrofone
Frequenz: 1 kHz ± 1%
Klirrfaktor: < 2 %
Stabiler Pegel: ± 0.1 dB nach 2 Sekunden
Effektives Volumen vom Kalibratorzu Mikrofon (WS2P): 4.15 cm3 (0.253 inch3 )
Minimale Stabilisierungszeit: 10 Sekunden nachdem das Messmikrofon in den Kalibrator eingesteckt ist
Referenzluftdruck: 101.3 kPa, 23 ºC und 50 % RH.
Luftdruckbereich: 65 kPa bis 108 kPa, Schallpegeländerung < ± 0.3 dB
Temperaturbereich: -10 ºC bis +50 ºC, Schallpegeländerung < ± 0.4 dB, Frequenzänderung < ± 7 Hz
Luftfeuchtigkeit: 10 % bis 90 % RH, nicht kondensierend, Schallpegeländerung < ± 0.3 dB, Frequenzänderung < ± 7 Hz
Lagerung: Temperatur: -40 ºC to +60 ºC, Luftfeuchtigkeit: 0 % to 90 % RH (nicht kondensierend)
Batterie: 9V NEDA 1604A oder IEC 6LR61, Batteriespannungsbereich 6.7 V bis 10 V
Standards: ANSI S1.40-2006, Klasse 1 / IEC 60942-2003, Klasse 1 / Sicherheit IEC 61010-1:2001 / EMC EU Direktive 2004/108/EC, IEC 61326-1:2005 / CE konform
Zubehör inklusive: 1/4” Adapter, Batterie
Maße (LxWxH): 106.1 x 63.4 x 25.9 mm
Gewicht: 0,156 g

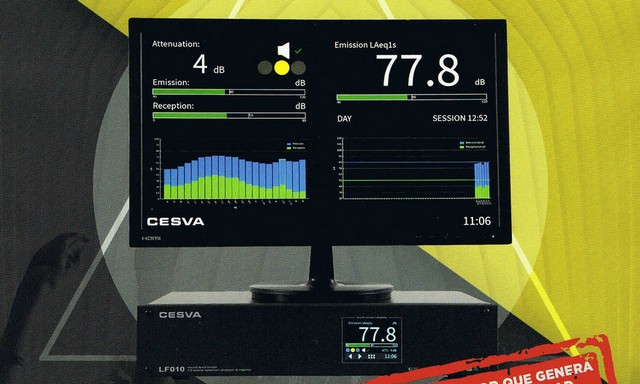

Leq-Schallpegelüberwachungsgerät von 2 Min. bis 60 Min. einstellbar, mit Begrenzer/Limiter, 1 bis 4 Class1-
Sensoren anschliessbar, Netzwerkschnittstelle & USB, Bedienung über Netzwerk mit eingebauten
Webserver, Funktionen per Oktave differenziert von 50Hz bis 5kHz - entsprechend IEC61260, farbiger
Touchscreen, HDMI-Ausgang mit konfigurierbarem Inhalt für Anzeige (inkl. Logo/Werbung), inkl.
Messmikrofon/Sensor der Klasse 1, ENOS integriert (differenziert das zu limitierende eingeschlaufte Signal
vom gemessenen Signal mit Zuschauer/Besucherlärm), telematische Auswertung via Netzwerk - optional mit
Cloudserver-Dienst für behördlichen Zugriff

Inkl.Anzeige z.B für D.J

Via HDMI können jegliche Bildschirme angeschlossen werden.

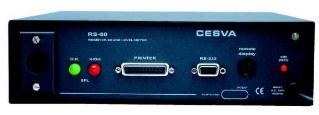

Der Schallintensitätsaufzeichner RS-60 misst und registriert den Schalldruckpegel in der Örtlichkeit, in der aufgestellt worden ist, und gibt die gemessenen Werte an. Der RS-60 besteht aus einer zentralen Aufzeichnungseinheit und aus einem Sensor, der auf der Technologie basiert, die bei der Herstellung der CESVA-Schallpegelmesser entwickelt worden ist.Die Programmierungen und die Aufzeichnungen der Schallpegel der jeweils letzten 60 Tage werden in einem Permanentspeicher gespeichert, weshalb sie auch bei einer leeren Batterie nicht verloren gehen können.Der RS-60 kann an ein externes Leuchtdisplay (DL-SE) angeschlossen werden aus den gemessenen Schalldruck sowie die Bewertung dieses Pegels ablesen kann.
Der RS-60 ist ein kleines Kompaktgerät, das vollständig verplombt werden kann und vor jedem unrechtmäßigen Eingriff geschützt ist. Es besitzt zwei Leuchtanzeigen. Die grüne gibt an, dass der Geräuschpegel korrekt ist und die geltenden Lärmverordnung eingehalten wird. Wenn die rote Anzeige aufleuchtet, wird gerade die zulässige Geräuschsgrenze überschritten.
Mit Hilfe des Relaiskastens REL-2 kann der RS-60 auch als Schallintensitätsbegrenzer betrieben werden.

SC160 · Integrierender Schallpegelmesser / Spektrumsanalysator .Kann als Schallpegelmesser, Spektrum-Analysator oder als Bewertungsgerät des Hintergrundrauschens mittels NC-Kurven betrieben werden Der Modus Schallpegel-messer dient zur Messung globaler Schallpegel. Der SC160 misst alle Funktionen gleichzeitig mit allen Frequenzbewertungen und errechnet statistische Angaben wie Hit- und Mindestwerte und Percentile. Die Betriebsweise Schallanalysator erlaubt die
die gleichzeitige Messung in Echtzeit der Schaldruckpegel und des Spitzenpegels für die Oktavbäder von 20Hz bis 20kHz sowie der globalen Werte mit allen Frequenzbewertungen. Die vom SC160 gemessenen und aufgezeichneten Daten können auf einen PC abgespielt werden, wo sie im elektronischen Format zur Verügung stehen. Amtlich kalibiert und zugelassen.

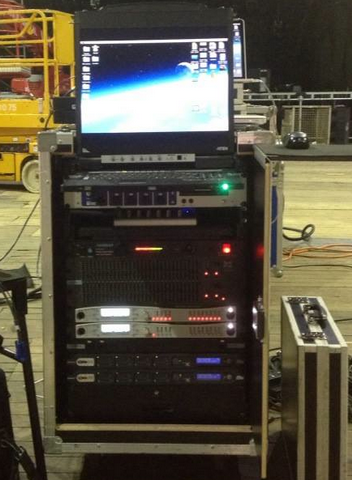

Messrack mit Labie View Realtime 64 Chanels & Smaart Live, Earth Quake Messmikrofone 3 stk. NTI Miks 2 stk. Kalibrator
Messcomputer und Symulationscomputer, Real Time Comparesystem mit Dämpfungsymulation komplett

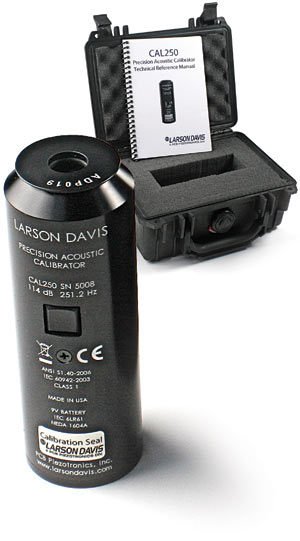

Der Präzisionskalibrator CAL250 von Larson Davis greifen dem Messtechniker unter die Arme, damit akustische Messketten stets präzise arbeiten.

Vor oder nach jedem Messeinsatz kann es sinnvoll sein die akustische Messkette abzugleichen. Sie besteht in der Regel aus Mikrofon, Mikrofonvorverstärker, Kabel, Versorgung und Messwerterfassung. Akustische Kalibratoren helfen, diese Prüfungen durchzuführen.

Die von PCB Synotech angebotenen Modelle CAL200 und CAL250 von Larson Davis sind akustische Klasse-1-Präzisionskalibratoren. Sie können dank passendem Zubehör für Mikrofone und Schallpegelmesser aller Hersteller verwendet werden. Beide Geräte verfügen über eine Stabilisierung der Versorgungsspannung, die ein konstantes Ausgangssignal von 94 dB oder 114 dB selbst bei schwankender Batteriespannung gewährleistet. Um die Batterie zu schonen, schalten die Kalibratoren automatisch nach etwa zwei Minuten ab. Je nach Gerät sind unterschiedliche Festfrequenzen von 1000 Hz oder 251,2 Hz eingestellt. Das entspricht gängigen Standards, die von allen Herstellern unterstützt werden.

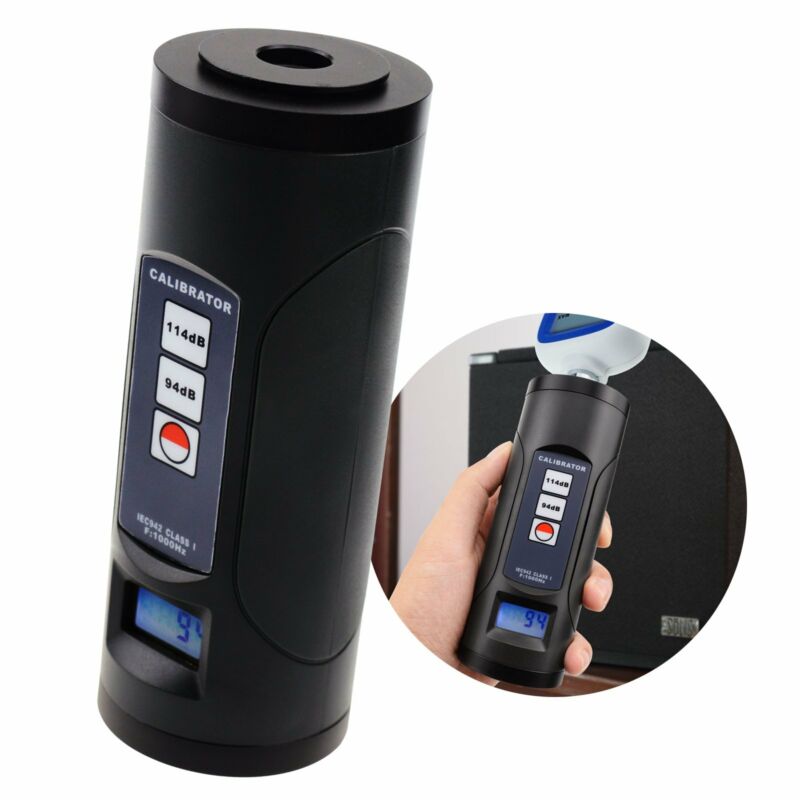

Cal01 der Marke 01dB ist ein akustischer Kalibrator der Klasse 1 zur Kalibrierung und Einstellung aller Arten von Schallpegelmessern, die mit einem Mikrofon mit einem Durchmesser von 1/2″ ausgestattet sind. Er besteht aus einem ergonomischen und robusten Gehäuse. Einfach zu bedienen, drücken Sie einfach eine Taste, um das Signal zu starten. Die Produkte DUO, FUSION und CUBE erkennen automatisch das 94 dB-Signal bei 1 kHz und leiten den Kalibriervorgang ein.

Bei allen genormten Trittschallmessungen - gleichgültig ob es sich um die Trittschalldämmung einer Decke oder die Trittschallminderung einer Deckenauflage handelt - wird zur Geräuschanregung das in DIN EN ISO 140-6 beschriebene Norm-Hammerwerk verwendet. Das Hammerwerk besteht aus fünf nebeneinander angeordneten Hämmern mit einer Masse von je 500 g, die abwechselnd aus einer Höhe von 40 mm senkrecht auf die Decke herabfallen. Zur Betätigung der Hämmer dient eine motorisch betriebene Drehachse mit Exzenterscheiben, welche die Hämmer zunächst anheben und dann in freiem Fall auf die Decke herabfallen lassen. Der Zeitabstand zwischen zwei aufeinander folgenden Schlägen liegt bei 100 ms. Die zylindrischen Hammerköpfe bestehen aus gehärtetem Stahl und weisen an der Schlagfläche eine sphärische Rundung mit einem Durchmesser von 500 mm auf.

Norm-Hammerwerk nach DIN EN ISO 140-6
Das Norm-Hammerwerk erzeugt ein gleichförmiges, gut messbares und reproduzierbares Signal. Der Schallpegel ist so hoch, dass im Allgemeinen auch unter schwierigen Bedingungen (d. h. bei Decken mit hoher Trittschalldämmung und bei Einwirkung von Fremdgeräuschen) mit hinreichender Genauigkeit gemessen werden kann. Ein entscheidender Nachteil besteht jedoch darin, dass sich die Geräusche des Hammerwerks grundlegend von üblichen Gehgeräuschen unterscheiden (siehe Graphik). Wegen der Verschiedenartigkeit der Spektren lässt der mit dem Hammerwerk gemessene Norm-Trittschallpegel keinen direkten Rückschluss auf die Höhe wohnüblicher Geh- und Nutzungsgeräusche zu!
Man könnte nun denken, das Problem ließe sich auf einfache Weise lösen, indem man zum Norm-Trittschallpegel ein rechnerische Korrektur zur Anpassung an übliche Gehgeräusche addiert. Leider ist dies nicht ohne weiteres möglich, da sich die akustische Impedanz des Hammerwerks stark von der eines menschlichen Gehers unterscheidet. Die Wechselwirkung zwischen Quelle und angeregter Struktur hat deshalb zur Folge, dass die Differenz zwischen Hammerwerk und Gehanregung in starkem Maße vom Deckenaufbau abhängt. Man würde deshalb für jede Deckenkonstruktion eine andere Korrektur benötigen, was selbstverständlich nicht praktikabel wäre.

Aus diesem Grund konzentrieren sich die Überlegungen zur Verbesserung des Messverfahrens vor allem auf die Entwicklung neuartiger Anregungsquellen, die Gehgeräusche besser nachbilden als das Norm-Hammerwerk. Einige Beispiele für solche Quellen sind im Foto oben dargestellt:

eim modifizierten Norm-Hammerwerk wird zwischen die Hämmer und die Decke - bei gleich bleibender Fallhöhe - eine Elastomerunterlage mit genau definierten mechanischen Eigenschaften gelegt. Auf diese Weise wird eine gute Anpassung an das Frequenzspektrum menschlicher Gehgeräusche erreicht. Ein Nachteil besteht jedoch in dem vergleichsweise niedrigen Geräuschpegel, der die Trittschallmessung in der Praxis erheblich erschwert. Außerdem steht für die Unterlage bislang kein geeignetes Material zur Verfügung, das über die erforderliche Reproduzierbarkeit und Dauerhaftigkeit (langfristig gleiche Produkteigenschaften) verfügt.

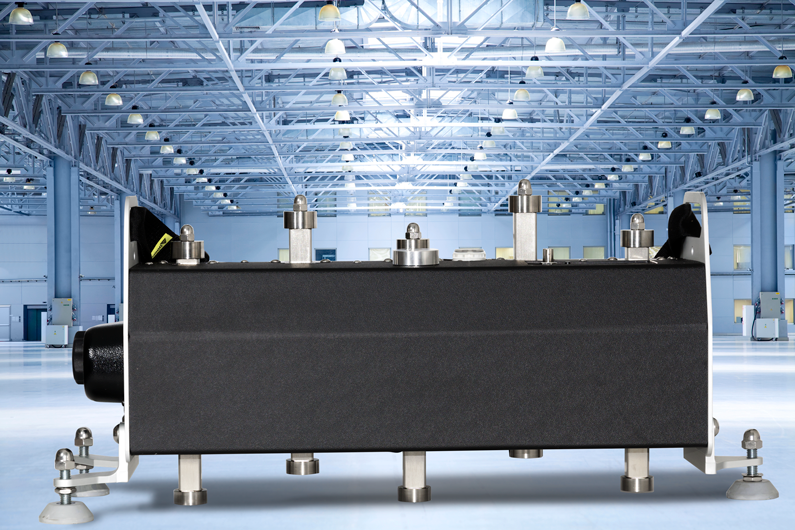

Das Normhammerwerk TM01 wurde für die Durchführung von Trittschallmessungen gemäß den geltenden Vorschriften und Normen entwickelt. Anwendungen umfassen:

Bauakustik
Messungen des Trittschallpegels vor Ort
Labormessungen des Trittschallpegels.
