Der kompakte Y8 Lautsprecher ist ein Line-Array-Lautsprecher für den Einsatz in vertikalen Spalten 80° Abstrahlung. Das passive 2-Weg-System besteht aus zwei 8"-Treibern in dipolarer Anordnung und einem zentral angeordneten 1,4"-Kompressionstreiber, der an einen Wellenformer gekoppelt ist. Die ausgefeilte Horngeometrie in Kombination mit strömungsoptimierten Bassreflex-Ports ermöglicht die volle Funktionalität innerhalb der gesamten Bandbreite und erzeugt eine bemerkenswerte Tieftonwiedergabe. Das horizontale Abstrahlverhalten von 80° wird bereits ab 500 Hz eingehalten. Der mechanische und akustische Aufbau ermöglicht es, bei geflogenen vertikalen Arrays mit bis zu 24 Lautsprechern vertikale Öffnungswinkel von 0° bis 14° in 1°-Schritten exakt einzustellen. Der Lautsprecher kann in reinen Y8 Spalten oder in Kombination mit Y12 und/oder Y-SUBs eingesetzt werden. Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag- und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. An den Seitenwänden ist jeweils ein Transportgriff angebracht. An der Gehäuserückseite befinden sich zwei zusätzliche Griffmulden. Alle zum geflogenen Array benötigten Riggingkomponenten des 3-Punkt-Flugsystems sind fester Bestandteil der Lautsprechergehäuse.

Der kompakte Y 12 Lautsprecher ist ein Line-Array-Lautsprecher für den Einsatz in vertikalen Spalten 120° Abstrahlung. Das passive 2-Weg-System besteht aus zwei 8"-Treibern in dipolarer Anordnung und einem zentral angeordneten 1,4"-Kompressionstreiber, der an einen Wellenformer gekoppelt ist. Die ausgefeilte Horngeometrie in Kombination mit strömungsoptimierten Bassreflex-Ports ermöglicht die volle Funktionalität innerhalb der gesamten Bandbreite und erzeugt eine bemerkenswerte Tieftonwiedergabe. Das horizontale Abstrahlverhalten von 80° wird bereits ab 500 Hz eingehalten. Der mechanische und akustische Aufbau ermöglicht es, bei geflogenen vertikalen Arrays mit bis zu 24 Lautsprechern vertikale Öffnungswinkel von 0° bis 14° in 1°-Schritten exakt einzustellen. Der Lautsprecher kann in reinen Y8 Spalten oder in Kombination mit Y12 und/oder Y-SUBs eingesetzt werden. Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag- und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. An den Seitenwänden ist jeweils ein Transportgriff angebracht. An der Gehäuserückseite befinden sich zwei zusätzliche Griffmulden. Alle zum geflogenen Array benötigten Riggingkomponenten des 3-Punkt-Flugsystems sind fester Bestandteil der Lautsprechergehäuse.

Der Y-SUB ist ein aktiv angesteuerter kardioider Subwoofer, der an einem einzigen Verstärkerkanal betrieben wird. Er ist mit zwei Langhubtreibern mit Neodym-Magneten bestückt und zeichnet sich durch seinen integrierten kardioiden Aufbau aus: Ein 18"-Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12"-Treiber in einem 2-Kammer-Bandpass-Design nach hinten. Das so erzielte kardioide Abstrahlverhalten vermeidet wirkungsvoll unerwünscht abgestrahlte Energie hinter dem Subwoofer. Das Resultat ist ein deutlich reduziertes Diffusschallfeld im Tieftonbereich und somit eine außerordentlich präzise Tieftonwiedergabe. Der Y-SUB ist mit allen für das 3-Punkt-Flugsystem benötigten Riggingkomponenten ausgestattet und kann entweder in reinen Y-SUB Spalten oder ganz oben in einem Y Array geflogen werden. Ebenso kann er am Boden gestellt eingesetzt werden. Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag- und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. Die Seiten sind mit je zwei Transportgriffen versehen und auf der Rückseite befinden sich 4 Transportrollen. Ein optionaler Transportdeckel schützt die Lautsprecherfront während des Transports.
Belastbarkeit (RMS/peak 10 ms)
600/2400 W

Der V-SUB ist ein aktiv angesteuerter, kardioider Hochleistungssubwoofer, der an einem einzigen Verstärkerkanal betrieben wird. Er ist mit einem integrierten Riggingsystem ausgestattet. Er hat den gleichen Gehäuse- und Akustikaufbau wie der V-GSUB, der nur am Boden gestellt eingesetzt werden kann. Der V-SUB ist mit zwei Neodym-Langhubtreibern bestückt: Ein 18“-Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12”-Treiber in einem 2-Kammer-Bandpass-Design strahlt nach hinten. Das dadurch erzielte kardioide Abstrahlverhalten vermeidet wirkungsvoll unerwünscht abgestrahlte Energie hinter dem Subwoofer. Das Resultat ist ein deutlich reduziertes Diffusschallfeld im Tieftonbereich und somit eine extrem präzisierte Tieftonwiedergabe. Der V Subwoofer wird zur Ergänzung der V8 und V12 Lautsprecher in verschiedenen Kombinationen, gestellt oder geflogen, eingesetzt. Er kann in reinen V-SUB-Spalten oder ganz oben in gemischten V-Serie-Spalten verwendet werden. Das Gehäuse des V-SUB ist aus Multiplexholz gefertigt und mit einer schlag- und wetterfesten Beschichtung aus PCP (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. Die Seiten sind mit je zwei Transportgriffen versehen. Ein M20 Gewindeeinsatz an der Oberseite des Gehäuses erlaubt die Aufnahme eines Lautsprecherstativs

Der V8 Lautsprecher ist ein passives 3-Weg-System, bestückt mit zwei 10"- Neodym-Tieftontreibern, einem horngeladenen 8"-Mitteltöner und zwei 1,4"-Hochton-Kompressionstreibern mit 2,5"-Schwingspulen, die an ein Horn mit Wellenformer gekoppelt sind. Alle Komponenten sind koaxial um die Mittelachse des Lautsprechers angeordnet, was eine sehr sanfte Trennung der einzelnen Komponenten mit genau definiertem Überlappungsbereich benachbarter Frequenzbänder erlaubt. Somit lässt sich ein sehr akkurates und gleichmäßiges horizontales Abstrahlverhalten erzeugen, der nominelle horizontale Abstrahlwinkel von 80° wird bereits ab 250 Hz eingehalten. Das mechanische und akustische Design ermöglicht geflogene vertikale Arrays von bis zu 24 Lautsprechern. Der V8 kann in reinen V8 Spalten oder in Kombination mit V12 und/oder V-SUBs eingesetzt werden. Das Gehäuse des V8 ist aus Multiplexholz gefertigt und mit einer schlag- und wetterfesten Beschichtung aus PCP (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. Die Seiten sind mit je einem Transportgriff versehen. An der Rückseite befinden sich unten zwei zusätzliche Griffmulden. 80° Abstrahlverhatlen.

Der V8 Lautsprecher ist ein passives 3-Weg-System, bestückt mit zwei 10"- Neodym-Tieftontreibern, einem horngeladenen 8"-Mitteltöner und zwei 1,4"-Hochton-Kompressionstreibern mit 2,5"-Schwingspulen, die an ein Horn mit Wellenformer gekoppelt sind. Alle Komponenten sind koaxial um die Mittelachse des Lautsprechers angeordnet, was eine sehr sanfte Trennung der einzelnen Komponenten mit genau definiertem Überlappungsbereich benachbarter Frequenzbänder erlaubt. Somit lässt sich ein sehr akkurates und gleichmäßiges horizontales Abstrahlverhalten erzeugen, der nominelle horizontale Abstrahlwinkel von 80° wird bereits ab 250 Hz eingehalten. Das mechanische und akustische Design ermöglicht geflogene vertikale Arrays von bis zu 24 Lautsprechern. Der V8 kann in reinen V8 Spalten oder in Kombination mit V12 und/oder V-SUBs eingesetzt werden. Das Gehäuse des V8 ist aus Multiplexholz gefertigt und mit einer schlag- und wetterfesten Beschichtung aus PCP (Polyurea Cabinet Protection) versehen. Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit einem akustisch transparenten Schaumstoff hinterlegt ist. Die Seiten sind mit je einem Transportgriff versehen. An der Rückseite befinden sich unten zwei zusätzliche Griffmulden. 120° Abstrahlverhatlen.

T10 - Lautsprechersystem der d&b T-Serie
---
Der T10 kann sowohl als Line Array als auch als Punktquellen-Lautsprecher mit hoher Direktivität eingesetzt werden.
Das Gehäuse ist aus Polyurethan-Hartintegralschaum gefertigt und schlagfest lackiert, das komplette Line-Array-Rigging ist in der Box integriert !!!
---

Daten:
Lautsprecheranschluss: 2x Speakon NL4
Bestückung:
2 x 6,5" / 1 x 1,4" Kompressionstreiber auf drehbarem Waveguide
Schalldruck (1m) mit D12/D 6 Point Source Konf: 130/127 dB-SPL
Schalldruck (1m) mit D12/D 6 Line/Arc Konf: 132/129 dB-SPL
Belastbarkeit (RMS / peak) 200 /800 W
Frequenzgang (-5 dB) 68 / 120 Hz - 18 kHz
Nennabstrahlwinkel (Point Source): (H x V) 90° x 35°
Nennabstrahlwinkel (Line Array-horiz.): 105°
Anzahl Speaker je Amp-Kanal 5D/D6/D12/D20/D80: 4 Stk.

Maße (H x B x T) :197 x 470 x 300 mm
Gewicht: 11 kg

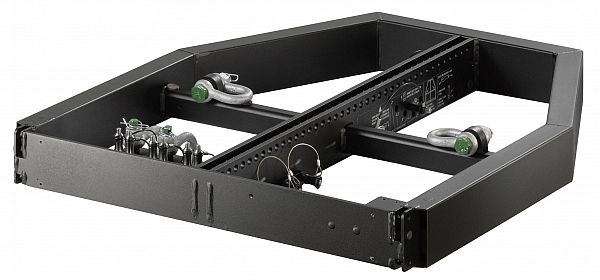

2x V-Frame in Touring Card Komplett

2x Y Flying Frame SET komplett

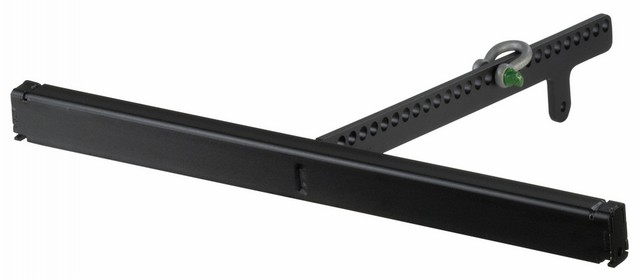

SET 2 stk Z5385

Stacking SET Y :
Gundplatte mit Winkelheber komplett 2 stk.

Stacking SET V :
Gundplatte mit Winkelheber komplett 2 stk.

Top Line-Array Element, extreme hoher Schalldruck bei minimalsten Abmessungen, 4 x 8" Lautsprecher, 1 x 3" HF-Driver, nur 35Kg, kompromisslose Soundqualität bis 180m Distanz, patentierte Bauform, Mid: 800 Watt AES, High: 120 Watt AES. Für Grossanlässe.

MILOS LineArray Tower für hohe Belastungen und Höhen
Beschreibung
Der MRT1-Tower wird mit unserem Truss-System M290V kombiniert und ist unser kleinster Rigging-Tower. Größe und Gewicht machen ihn zum idealen Begleiter für kleinere Events, Bands und Road-Shows. Rufen Sie uns an oder mailen Sie uns für mehr Informationen oder ein Angebot.

Hauptvorteile
kompakter Heavy-Duty-Tower der M290-Serie für Line Arrays
maximale Höhe 8 m, Tragfähigkeit (SWL) 750 kg oder 14m 400kg
Gelenkmast und optimierte Komponenten für schnellen Aufbau
optionale Aufrichthilfe zum vereinfachten Aufbau mittels Kettenzug erhältlich
Anbindung für Hand- oder Elektrokettenzug
Spindelfüße zur schnellen und einfachen Nivellierung

Verlängerte Gabel für Line Arrays
VMB BC-A450 Reinforced Fork for TL-A400, TL-A500 AND HDT-8 Line Arrays-0.75m für alle Fantek Lifte.

VMB PR-01 Gabel-Schrägsteller
Features
passend für TL-Lifte, in Verbindung mit FAS-01 / 02 Array-Hängepunkt-Aufsätzen
Für VMB, Fantek, Work etc.

VMB FAS-01 (Aufsatz kurz)
Features
Array-Hängepunkt-Aufsatz für BC-075L Gabelausleger
Zur Aufnahme von Line Arrays, reduziert beide Gabelausleger auf einen Hängepunkt
Passende Schäkel bitte separat bestellen; der Schäkel sollte eine Aufnahmebreite von mindestens 31mm haben
Passend für TL Lifte
3 Bohrungen mit einem Lochdurchmesser von 25mm
Steg: 30mm
für alle Fantek, VMB und Work Lifte
